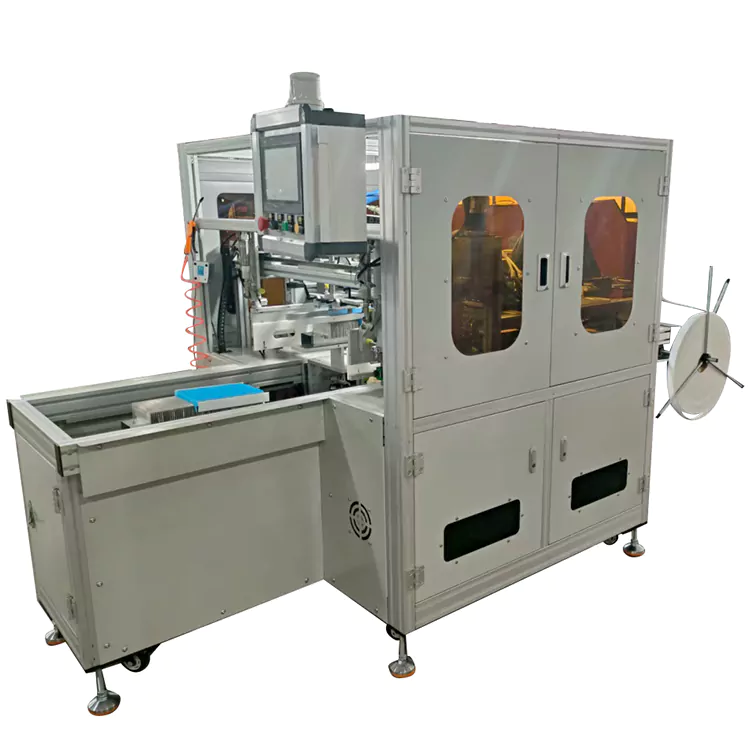

Automatisk Edge Welt Machine

Utrustningsbeskrivning

Den helautomatiska kantsvetsningsmaskinen för luftkonditioneringsfilter för bilar är en speciell automatisk maskin gjord för att tillverka luftkonditioneringsfilter för bilar (särskilt vikta filter). Dess huvudsakliga uppgift är att göra exakt laminering och pressning på sidokanterna (eller kanterna) av filtersubstrat – som att laminera tätningsskum, linda in kanter med filterpapper, och försegling av gummibandsfiltrets prestanda. stabilitet och filtreringsintegritet, och detta uppfyller de strikta kraven för luftkonditioneringssystem för fordon för filterdimensionell precision och monteringskompatibilitet.

Kärnapplikationsscenarier och anpassningsomfattning

Denna automatiska kantvalsmaskin betjänar huvudsakligen storskalig produktion av luftkonditioneringsfilter för bilar, med särskilt fokus på vanliga vikta pappersfilter och kompositfiberfilter. Den kan anpassas till filterstorlekar som motsvarar olika fordonstyper (sedans, stadsjeepar, kommersiella fordon, etc.) – täcker ett vanligt storleksområde på 100-400 mm i längd och 50-200 mm i bredd – och stöder automatiserade operationer för olika kantlamineringsmaterial.

Produktegenskaper

Hög flexibilitet: Anpassar sig till växling av flera filterspecifikationer. Utrustningen har snabb modellbyte för att möta produktionsbehoven av filter för olika fordonstyper, utan behov av omfattande mekaniska strukturändringar.

Parametrerade inställningar: Filterdimensioner (längd, bredd, kantlamineringsbredd), kantlamineringsmaterialtyp, trycktryck och andra parametrar kan matas in direkt via en pekskärm. PLC:n anropar automatiskt motsvarande program, med modellbytestid ≤10 minuter.

Modulär design: Matarfixturer, lamineringshuvuden och skärkomponenter har alla en modulär struktur. För filter av speciella storlekar behöver endast motsvarande fixturer (t.ex. skräddarsydda klämbackar, pressrullar med olika bredd) bytas ut, utan att justera kärntransmissionssystemet.

Multimaterialkompatibilitet: Stöder automatisk matning av lamineringsmaterial av rulltyp (3-20 mm i bredd) och är kompatibel med olika material som svamp, non-woven material och gummilister. Avlindningsmekanismen kan rymma materialrullar med diametrar på Φ300-Φ600 mm, vilket minskar materialbytesfrekvensen.

Produktfördelar

Med automatiserad kantlaminering med hög precision löser den automatiska kantsvetsningsmaskinen problemen med traditionell manuell kantlaminering (låg effektivitet, inte tillräckligt exakt, inkonsekvent kvalitet) och hjälper filtertillverkare att göra följande:

Förbättra produktkvalificeringsgraden (från 85 % med manuell laminering till över 99,5 %);

Minska arbetskostnaderna (1 maskin kan ersätta 3-5 operatörer);

Uppfyll fordonsindustrins kvalitetskrav för "hög konsistens och hög tillförlitlighet" av komponenter, och detta hjälper färdiga filter att få certifiering från biltillverkare (som IATF16949 certifieringssystem).
